一、产品简介“”

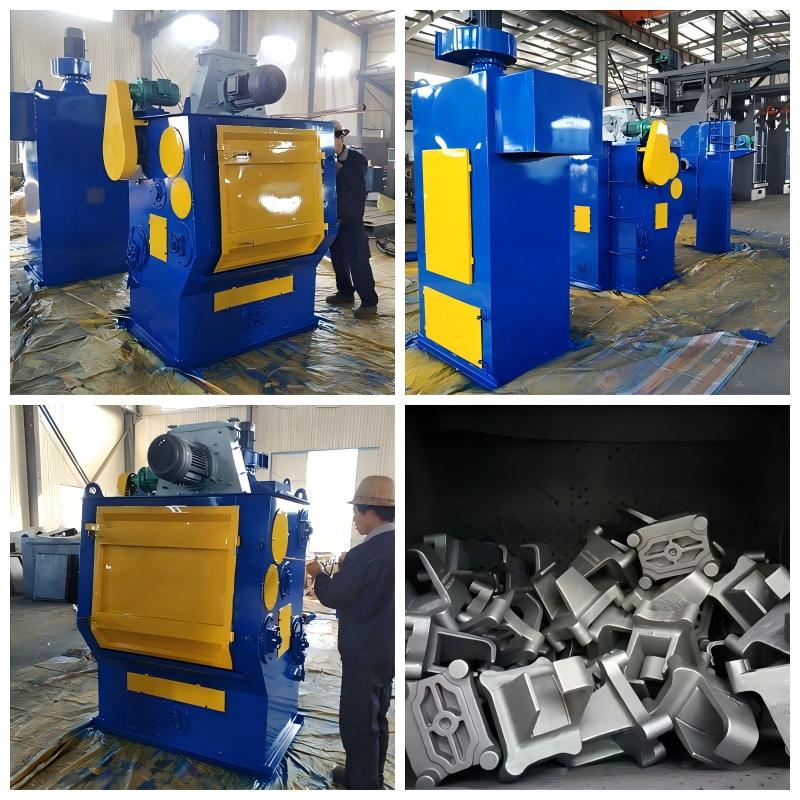

Q326履带式抛丸机（履带抛丸清理机）是青岛科昌机械有限公司借鉴国内外先进技术，自主研发的新型小型高效表面清理设备。设备整体体型小巧、占地面积小、性价比高、清理效果优异，适配多行业小件批量加工生产。
该设备主要用于各类小型铸件、锻件、冲压件、齿轮、弹簧等工件的清砂、除锈、去除氧化皮及表面强化处理，尤其适配怕碰撞、易损伤的精密小件的清理与强化作业，适配性极强，是中小型工件表面处理的优选设备。
二、核心产品特点
Q326履带式抛丸机结构紧凑、运行噪音低、成套性强、性能稳定，相较于传统清理设备优势显著，核心特点如下：
高效抛丸，耐用性强：搭载皮带式高效抛丸器，结构简约稳固，抛丸流量大、效率高，作业稳定性强，设备核心部件使用寿命更长，大幅降低设备运维成本。
精准分离，损耗更低：配备风选式分离器，丸砂分离效果优异、作业生产率高，可有效过滤杂质，减少抛丸器叶片磨损，进一步延长设备核心配件使用寿命。
环保除尘，达标排放：采用专业袋式除尘系统，有效吸附作业产生的粉尘，粉尘排放浓度严格低于国家环保标准，彻底改善车间作业环境，保障操作人员身体健康，符合工业环保生产要求。
防护降噪，不伤工件：设备配备耐磨橡胶履带，工件翻转过程中平稳柔和，有效减少工件碰撞、磨损、划伤问题，同时大幅降低设备运行噪音，实现静音作业。
三、设备整体组成
整机结构设计科学合理、模块化集成度高，主要由清理室、抛丸器总成、螺旋输送器、提升机、分离器、供丸系统、电气控制系统、除尘系统八大核心部分组成，各系统协同运作，设备运行流畅、故障率低，后期检修维护便捷。
四、工作原理
设备作业流程自动化程度高，全程闭环循环作业，具体工作原理如下：
将合规数量的工件放入清理室，启动设备后，橡胶履带带动工件持续均匀翻转。同时，抛丸器高速喷射弹丸形成密集流丸束，全方位均匀击打工件表面，快速完成工件清砂、除锈、去氧化皮及表面强化工序。
作业过程中，掉落的弹丸与砂粒通过橡胶履带小孔落入底部钢板网完成初步过筛，随后由螺旋输送器统一输送至提升机，经提升机提升至分离器进行精准丸砂分离。分离产生的粉尘由风机抽吸至袋式除尘器，经过滤后洁净空气直接排入大气，布袋吸附的粉尘通过机械振打落入集尘箱，可定期清理；废砂通过废料管排出，可回收二次利用。纯净弹丸及丸砂混合物分别通过对应管路回流至设备内部循环使用，实现物料高效利用，降低耗材成本。
五、详细技术参数
参数项目 | 参数数值 |
|---|
机器外形尺寸（长×宽×高） | 1300×1800×3500mm |
清理工件单件重量 | 10kg以下 |
最大载重量 | 200kg |
抛丸器电机功率 | 7.5kw |
抛丸器抛丸量 | 200kg/min |
提升机电功率 | 1.5kw |
除尘风量 | 2000立方米/h |
总装机容量 | 11.5kw |
机器重量 | 2000kg |
六、使用注意事项
为避免工件损伤、延长设备使用寿命、保障作业安全，Q326履带式抛丸机严禁清理高温工件、带有飞边毛刺的工件，此类工件易划伤、损伤橡胶履带，同时会影响清理效果与设备运行稳定性，作业时请严格遵照工件加工规范操作。
