Z145微震压实式造型机

发布时间：2026-07-10人气：1

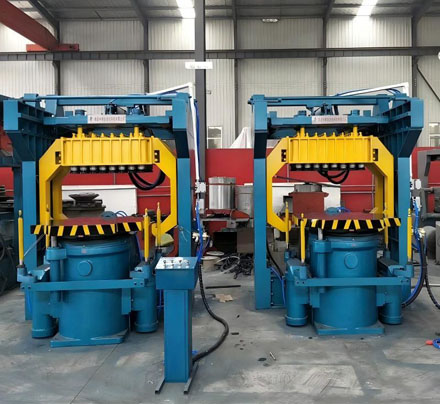

Z145微震压实式造型机

Z145微震压实式造型机采用先进的微震压实造型工艺，设备整体结构经过优化升级，机身采用方箱框架式结构，大幅提升整机刚性与结构稳定性，设备运行更加稳固、耐用，长期作业不易变形。

设备通过强化压实能力，显著提升砂型紧实度，砂箱硬度可达HB90以上，铸件表面粗糙度整体提升一个等级，有效降低铸件气孔、疏松、变形等缺陷，大幅稳定铸件成品质量。

设备震击机构配备专用缓冲弹簧装置，可有效缓冲震击冲击力，大幅降低设备对地基的震动影响，运行噪音更小、设备损耗更低、车间生产环境更稳定。

起模系统采用气缸、曲柄、连杆、同步轴组合传动结构，实现高精度同步起模，起模平稳、不偏斜、不掉砂，有效避免砂型损坏，大幅提升造型合格率。

整机全部采用纯气动元件控制，无需复杂液压系统，结构简洁、故障率低、操作简单、日常维护便捷，大幅降低设备运维成本。设备可根据砂型成型情况灵活调整操作流程，人性化操作逻辑直观易懂，有效提升车间整体生产效率，适配中小型铸件批量造型生产。

二、技术参数：

参数名称	单位	Z143WA	Z145WA	Z145WB
砂箱最大尺寸	mm	500×400×200	500×450×200	550×450×200
工作台尺寸	mm	560×420	600×550	700×550
震击负荷	kgf	200	300	300
压实力	kgf	4200	3800	6800
压实行程	mm	200	160	160
起模行程	mm	160	200	200
生产率	箱/时	40-60	40-60	40-60
震击气缸直径	Φmm	—	Φ150	Φ150
自由空气消耗量	m³/箱	0.25	0.4	0.4
外形尺寸（长×宽×高）	mm	—	1300×800×1700	1200×800×1680
